動篩跳汰機的結構設計較為簡單運維成本很低

總功能模塊上來說，動篩跳汰機主要包括電氣控制系統、液壓傳動系統、主機等三個部分，進一步往細了說，主機由包括機體、動篩、提升輪、進出料溜槽、排矸裝置等。液壓傳動系統主要用來驅動動篩以及排矸裝置，電氣控制系統則可以分為設備主電源控制和設備自控系統兩部分。

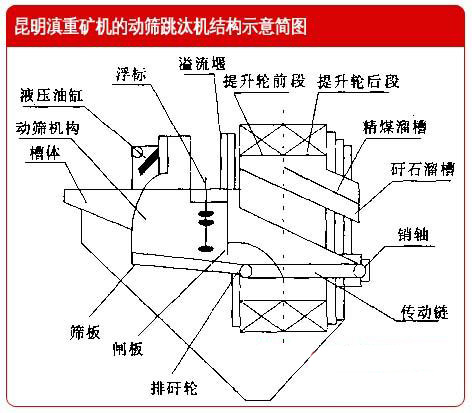

動篩跳汰機的內部結構可以參照下圖：

動篩跳汰機分選原理決定了這是一種省水省電的跳汰設備

一言以蔽之，動篩跳汰機分選礦物顆粒是依靠液壓系統直接驅動篩板在重選介質（一般為水）中做上下的往復運動從而迫使物料顆粒產生周期性的松、散進而使得比重大的顆粒沉降而實現分選。從這里我們可以看出：動篩跳汰機不采用風能，無需沖水和頂水，這和空氣脈動跳汰機有著本質的區別，另外，進入跳汰室的礦物顆粒運動中的松散度則是由動篩跳汰機的運動特性來決定的。

待分選的礦物進入跳汰室內后，在動篩篩板上形成床層，動篩跳汰機內部的重選介質自身是不產生脈動的，在跳汰機的動篩在液壓缸的驅動下繞銷軸向上運動時，礦物顆粒相對是靜止的沒有產生相對位移，而水（重選介質）則是相對向下涌動的；當動篩繞銷軸向下運動時，水就相對于礦物顆粒和篩板形成向上的水涌，礦物顆粒在水中做干涉沉降，實現按照比重不同分層沉降。隨著動篩跳汰機的往復運轉，動篩往復上下運動，進過多次跳汰作業，物料實現按密度分層，分層后的輕質顆粒和大比重顆粒分別被排出。

動篩跳汰機的作業優勢

根據動篩跳汰機的特點，及云南昆明滇重礦機的技術統計，動篩跳汰機的優勢主要包括：處理粒度大范圍寬，單位面積處理量大；分選精度高，分選效率達95%~98%，循環水用量少。
